WZ 型外裝式擺線電動滾筒

點擊數：11236  錄入時間：2007/11/11 【打印此頁】 【關閉】

產品簡介:

　 　該型外裝式電動滾筒是將擺線針輪減速機構置于筒形外殼內、外接立式或臥式電動機，用于帶式輸送機的一種新型驅動裝置。該產品有以下特點： 　　1.由于電機外置，電機故障率大大下降，且裝拆維修方便；
　　2.由于電機的散熱條件得到改善，適應了小帶寬、大功率、外殼包膠等要求的選用；
　　3.采用擺線針輪減速機構效率達85%以上；
　　4.具有單向旋轉，反向逆止功能。

WZ外裝式擺線電動滾筒系列參數表:

<, TD style="BORDER-RIGHT: windowtext 0.5pt solid; PADDING-RIGHT: 5.4pt; BORDER-TOP: medium none; PADDING-LEFT: 5.4pt; BACKGROUND: #ffffcc; PADDING-BOTTOM: 0cm; BORDER-LEFT: medium none; WIDTH: 45.45pt; PADDING-TOP: 0cm; BORDER-BOTTOM: windowtext 0.5pt solid; HEIGHT: 14.2pt; mso-border-left-alt: solid windowtext .5pt; mso-border-top-alt: solid windowtext .5pt" width=61>

筒徑 D	電機功率 （Kw）	帶寬B	線速度V（m/s）
			1.0	1.25	1.6	2.0	2.5	3.15	4.0
630	18.5	650	○	○	○	○	○	○
		800	○	○	○	○	○	○
		1000	○	○	○	○	○	○
		1200	○	○	○	○	○	○
		1400	○	○	○	○	○	○
	22	650	○	○	○	○	○	○
		800	○	○	○	○	○	○
		1000	○	○	○	○	○	○
		1200	○	○	○	○	○	○
		1400	○	○	○	○	○	○
	30	650		○	○	○	○	○
		800		○	○	○	○	○
		1000		○	○	○	○	○
		1200		○	○	○	○	○
		1400	○	○	○	○	○
	37	1000			○	○	○	○
		1200			○	○	○	○
		1400			○	○	○	○
800	18.5	800	○	○	○	○	○	○	○
		1000	○	○	○	○	○	○	○
		1200	○	○	○	○	○	○	○
		1400	○	○	○	○	○	○	○
	22	800		○	○	○	○	○	○
		1000		○	○	○	○	○	○
		1200		○	○	○	○	○	○
		1400		○	○	○	○	○	○
	30	800			○	○	○	○	○
		1000			○	○	○	○	○
		1200			○	○	○	○	○
		1400			○	○	○	○	○
	37	1000			○	○	○	○
		1200			○	○	○	○
		1400			○	○	○	○
	45	1000			○	○	○	○	○
		1200			○	○	○	○	○
		1400			○	○	○	○	○
	55	1000			○	○	○
		1200			○	○	○
		1400			○	○	○
1000	37	1000		○	○	○	○	○	○
		1200		○	○	○	○	○	○
		1400		○	○	○	○	○	○
	45	1000		○	○	○	○	○
		1200		○	○	○	○	○
		1400		○	○	○	○	○
	55	1000		○	○	○	○	○
		1200		○	○	○	○	○
		1400		○	○	○	○	○

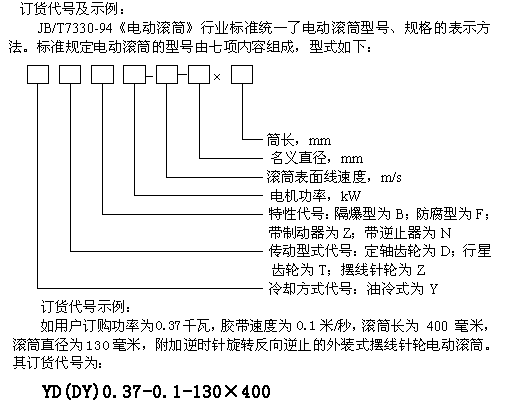

訂貨說明：

訂貨注意事項：

（1）.因目前外裝式電動滾筒尚未制定相關行業標準，本廠將該型號電動滾筒首位代號用W（“外裝”的首位漢語拼音）表示。外裝式電動滾筒外置電機可分為立式電機和臥式電機，用戶訂購時請加以說明；

（2）.用戶訂購逆止電動滾筒時，須注明旋轉方向，如不注明則為任意方向。其表示方法為在特性代號后加“S”（表示在電機引出線一側觀察，端蓋應順時針旋轉）或“N”（表示在電機引出線一側觀察，端蓋應逆時針旋轉）。
